SF6环境在线监测报警系统
品牌: 约泰电力
型号: YTDL-R30
应用: SF6环境在线监控报警系统(YTDL-R30)是专门针对电力系统中各种电压等级的SF6开关站而设计。是一款集开关站室内环境SF6浓度和氧气含量监控功能于一身的综合监控报警系统,系统有温、湿度在线监测以及风机联动控制功能。
产品详情



SF6环境在线监测报警系统(YTDL-R30)


概述

SF6环境监测主机.jpgSF6环境在线监测报警系统(YTDL-R30)主要应用在变电站内35KV SF6开关室及 500KV、220KV、110KV GIS室,对SF6 组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。


当发生SF6气体泄漏时,由于SF6气体的密度是空气的5倍多,积累于低层空间,并造成局部缺氧,引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器,当室内 SF6 及O2的浓度发生微小变化时,传感器立即能响应这一些变化,哪怕SF6浓度在50ppm(v/v)也能有效地监测。传感器监测的浓度变化量通过变送器,A/D 模块、485 通讯模块及单片机控制转换成485通讯数字信号,通过现场RS-485总线将信号送至主控制器内,由主控制器进行数据处理和存储,并判断是否报警,启动风机及远程通讯等功能。


本系统最多可监控环境中32个监测点,也可采用多重主控单元组网控制,并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控,极大地提高了无人值守变电站运行的安全性,特别是对日常巡视和维护人员的人身安全得到可靠的保障。


六氟化硫环境在线监控报警系统(YTDL-R30)是专门针对电力系统中各种电压等级的SF6开关站而设计。是一款集开关站室内环境SF6浓度和氧气含量监控功能于一身的综合监控报警系统,系统有温、湿度在线监测以及风机联动控制功能。


应用

SF6在线监测报警系统.jpg系统可用于电力系统中室内环境或封闭环境的综合监测与控制。

Ø SF6开关室

Ø GIS室

Ø SF6实验室

Ø 所有安装SF6设备的环境

Ø 系统充分考虑了各种电压等级的SF6开关站场合。YTDL-R30 无论是大于10个间隔还是仅有几个间隔的小规模变电站中均是优秀的应用方案。


功能特点

Ø 空气中氧气含量检测功能

SF6环境监测报警系统Ø 环境中 SF6气体含量检测功能

Ø 环境中温、湿度检测显示功能

Ø 缺氧报警功能,SF6气体含量超标报警功能

Ø 缺氧或 SF6含量超标,强制排风功能,启动声光标报警灯

Ø 定时自动排风功能

Ø 人工手动强制排风功能

Ø 实时显示各种参数功能

Ø 历史资料、报警数据查询功能

Ø 人员靠近自动语音提示功能

Ø 显示当前风机的运行状态,

Ø 10.4英寸动态高清晰彩色液晶显示,触控屏操作更简单

SF6环境监测报警系统.jpgSF6环境监测报警系统 (3).jpgSF6环境监测报警系统 (5).jpgSF6环境监测报警系统 (2).jpg

安全控制

风机联动控制:实时检测到SF6浓度超标≥1000ppm或缺氧低于19%时,自动控制风机通风,直到SF6和氧气浓度恢复正常,再持续通风15分钟后将自动关闭风机。

风机定时控制:自定义时段通风(多达8个时段),保证开关室每天都能按时通风。通风启/停时间可灵活设置。能满足用户的各种排风需求。

远动告警:提供硬接点的形式支持与远动装置连接,实现主控室或调度中心的远程告警。


数据处理

监测数据存储:环境状态异常数据存储,监测历史数据海量存储能力满足10年以上运行要求。

历史数据查询:可分别在主机菜单或主控室计算机中对任意时间段的历史数据进行查询和管理。

系统自愈、自恢复:独立、专用的故障自检、自愈模块在系统程序出错时能够进行自引导,自恢复。

全触控操作功能:全触控操作模式,系统可根据手指触摸的图标或菜单位置来定位选择信息输入,缩短了系统的反应时间,节省了用户等待时间;同时使系统操作更加便利,外观简洁、美观。

分层监控

开关站就地监控

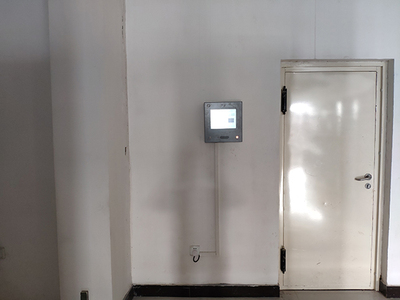

现场壁挂式主机安装在开关站入口处,因系统在监测到开关站内任何间隔位置SF6浓度或氧气含量异常时将以声、光方式同步告警。便于工作人员在进入开关站前十分容易的了解当前的安全状态。


现场主控室监控

主控室计算机配置监控驱动软件,同步动态显示各开关间隔就地位置的SF6浓度和氧气含量(适合于主控室与开关站现场距离较远时,便于维护人员在主控室进行状态监视与风机等设备的控制)。


调度中心监控

提供远动通信硬接点的方式与远动装置通信,实现调度中心的远程告警,功能实现方便实用。


技术参数

1.SF6和氧量检测指标

1.1

SF6测量范围

1~30000ppmv

检测精度<5%FS

1.2

SF6超限报警点

1000ppmv

可100~1000之间设置

1.3

氧气测量范围

1~25%

检测精度<1 %FS

1.4

缺氧报警点

18.0%

可15.0-18.5%定义

1.5

风机启动点

19.6%

可由用户设置

1.6

告警响应速度

优先中断,响应速度≤50ms


1.7

报警继电器容量

220V AC/7A

远动告警硬接点

2.温湿度检测指标

2.1

温度检测范围

-30~+99℃

检测精度±1℃

2.2

湿度检测范围

1-99%RH

检测精度±1%RH

3.综合技术指标

3.1

工作电源

AC 165-260V/50Hz


3.2

风机控制继电器容量

220V AC/10A


3.3

风机输出接触器容量

380V AC/60A


3.4

通信电缆

RVVP2*0.3(FTP)

欧洲EN-55022标准屏蔽电缆

3.5

监测主机显示器

10.4英寸大屏幕中文彩色液晶

NEC液晶触控屏

3.6

监测单元和监测主机安装方式

壁挂式


3.7

历史数据存储时间

报警值10年;正常值5年


3.8

通信接口

2路RS485总线


3.9

抗电强度

>2000V

外壳与电源间

3.10

驱动能力

32只监测单元


3.11

通信距离

10000m


3.12

风机启动条件

1)手动强制; 2)SF6浓度或氧量超限; 3)用户自定义定时时段;4)分区域控制:3个


使用环境

序号

项    目


1

工作环境

室内

2

地震裂度

8级。动峰值加速度:0.25g

3

大气压力

85Kpa-106Kpa

4

海拔高度

≤5000米

5

工作温度

-30℃~+60

6

储存温度

-30℃~+90

7

湿    度

≤95%RH


系统组成

序号

名称

型号

简介

1

SF6综合在线监测系统软件

YTDL-R30 V3.0

SF6环境监控报警系统(YTDL-R30),自主研发生产

2

SF6浓度监测主机

YTDL-R30

YTDL-Z03 现场监控主机采用壁挂式结构,以分布式RS485(MODBUS)总线技术设计。组网方式灵活性强,外形美观、操作方便,同时提供485通信接口,支持485通讯的任何终端设备。

3

SF6和O2监测单元

R30-SO

采用原装进口专用SF6传感器,由我公司专业设计的长寿命和防误报警解决方案,结合DSP(数字信号处理)技术,充分保障了系统监测的准确性和稳定性,精心动态地监测SF6开关的泄漏变化情况。

4

温湿度监测单元

R30-YH

采用高精度温、湿度传感器件,结构小巧,外型美观、精度高。

5

风机控制器

CJX2-2510

不需改变原风机线路,可控制风机的开启和关闭。
