一文读懂SF6继电器工作原理，电力运维必备知识

SF6继电器（又称SF6密度继电器）是SF6高压电气设备（GIS、断路器、环网柜等）的“安全哨兵”，核心作用是实时监测设备气室内SF6气体的密度，当气体密度异常降低（泄漏）时，及时发出报警、闭锁信号，防止设备因绝缘、灭弧性能下降引发故障。其工作原理围绕“气体密度监测+信号触发”展开，结构简单、动作可靠，贴合电力现场长期稳定运行的需求，下面用通俗的语言详细拆解。

首先要明确，SF6继电器监测的是气体密度，而非单纯的压力。因为SF6气体压力会随环境温度变化而波动，温度升高压力上升、温度降低压力下降，若只监测压力，容易误判泄漏。因此，SF6继电器的核心设计的是“温度补偿”，确保无论环境温度如何变化，都能精准反映气体的实际密度，这也是其与普通压力继电器的核心区别。

SF6继电器主要由三大核心部件组成：压力检测元件（波纹管/膜片）、温度补偿元件（双金属片）、触点输出机构。三者协同工作，完成“监测—补偿—触发”的全流程，其工作原理可分为三个关键步骤。

**步，压力信号采集。SF6继电器通过专用接口与设备气室连通，气室内的SF6气体进入继电器的压力检测腔，气体压力作用于波纹管（或膜片）上，使波纹管发生弹性形变——气体密度（压力）越高，形变越大；密度越低，形变越小。这种形变会转化为机械作用力，传递给后续的温度补偿元件。

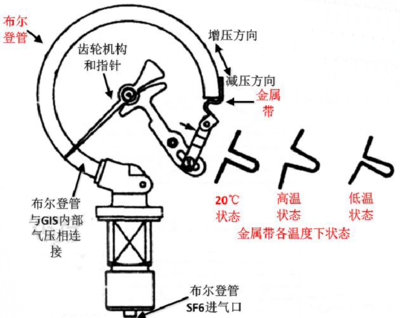

第二步，温度补偿校准。温度补偿元件（双金属片）由两种热膨胀系数不同的金属片复合而成，当环境温度变化时，双金属片会发生相应的弯曲形变，抵消环境温度对气体压力的影响。比如，环境温度降低时，气体压力随之下降，双金属片的形变会补偿这部分压力下降，确保继电器监测的是“温度修正后的实际密度”，避免因温度波动导致误报警、误闭锁。

第三步，信号触发与输出。经过温度补偿后的机械作用力，会作用于触点输出机构。继电器预设两个关键阈值：报警阈值和闭锁阈值。当SF6气体密度正常时，机械作用力不足以推动触点动作，继电器处于正常工作状态，无信号输出；当气体发生泄漏，密度降至报警阈值时，机械作用力推动触点闭合，发出“低气压报警”信号，提醒运维人员及时检查；若泄漏持续，密度降至闭锁阈值时，另一组触点闭合，发出“闭锁”信号，联动设备切断操作回路，禁止断路器分合闸，防止设备带隐患运行。

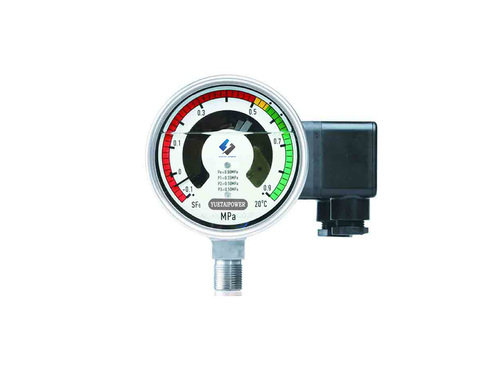

补充说明，SF6继电器的触点分为常开和常闭两种，正常状态下，报警触点、闭锁触点均处于常闭（或常开）状态，当密度异常时，触点状态翻转，输出开关量信号，可接入变电站监控系统，实现远程监测与联动控制。部分高端型号还会集成压力表或数字显示屏，方便运维人员现场直观查看气体密度值，无需额外检测。

总而言之，SF6继电器的工作原理本质是“压力监测+温度补偿+触点触发”，通过机械结构的协同作用，精准捕捉SF6气体密度变化，及时发出报警和闭锁信号，为SF6高压设备的安全运行筑牢**道防线。了解其工作原理，能帮助运维人员更好地排查继电器故障、规范校验，确保设备稳定运行。
